攪拌站污水—中水的自動化處理系統（使用說明書）
浙江森友環保成套設備有限公司
電話：400-826-9815 業務咨詢：0573-86806888
郵編：314305 網址：http//m.jychenxin.com
目 錄
一、 儀表及開關功能定義
二、 技術參數
三、 設備構成
四、 工藝說明
五、 技術特點
六、 工藝流程圖
七、 使用操作
八、 注意事項
九、 保養及故障排除
十、 保修說明
一、儀表及開關功能定義

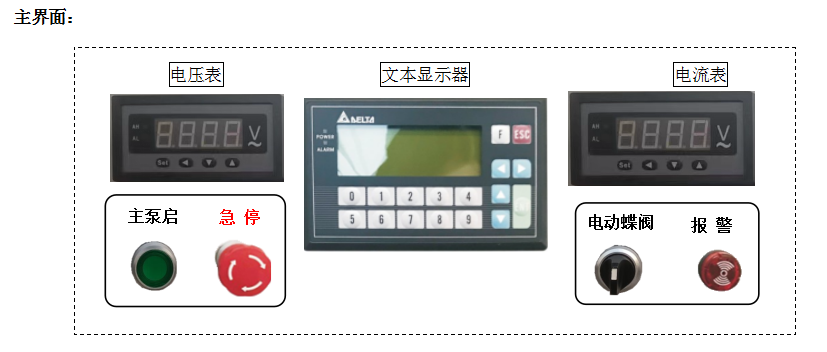

界面說明：
序號 | 名稱 | 頁面 | 說明 |
1 | 首頁 | 浙江森友環保成套設備有限公司 漿水酸堿中和系統 V1.0 按向下鍵進入主界面 ①密碼提示 | 首頁按向下鍵進入主界面，按1鍵進入密碼提示。 |
2 | 主界面 | ESC ①參數設定 ②實時數據 ③I/O監控 ④測試功能 | 在主界面顯示，按1進入參數設定頁面，2進入實時數據頁面，按3進入I/O監控頁面，按4進入測試功能頁面。 |
3 | 參數設定 | 參數設定4-1 設備自動啟動液位 12.3 米 設備自動停止液位 12.3 米 PH值上限 12.3 PH值上限 12.3 | 在參數設定4-1頁面下，設置啟動、停止、PH值相應參數。 |
4 | 實時數據 | 參數設定4-2 液位實時高度 12.3 米 PH實時數據 12.3 PH值校準 水池深度 12.3 米 | 在參數設定4-2頁面下，設置液位高度、PH實時數據、水池深度等相應參數。 |
5 | I/O監控 | 狀態監控2-1 手自動○ 過載○ 泵啟動○ 下接近○ 泵停止○ 上接近○ 液位信號○ | 在I/O監控頁面下，設置相應參數。 |
6 | 測試功能 | ①進氣閥○ ②換向閥○ ③溢流閥○ ④排水泵○ | 在測試功能頁面下，設置相應參數。 |
7 | 密碼提示 | 密碼提示 按SET鍵，在按向右鍵，按ENT確認會出現虛框閃爍，輸入密碼999999（六個九）確認，最后輸入具體修改數據即可。 | 在密碼提示頁面下，按SET鍵，在按向右鍵，按ENT確認會出現虛框閃爍，輸入密碼999999（六個九）確認，最后輸入具體修改數據即可。 |
二、技術參數：
氣體流量（m3/h） | 50-500 |
處理水量（m3/h） | 30-60 |
處理方式 | 手動/自動 |
系統控制 | 電子自動化系統控制/手機APP控制 |
總功率（kw） | 20-50 |
中和效果（PH值） | 6.5-8.5 |
三、設備構成：
攪拌站碳中和污水處理系統主要由電子自動化控制系統，壓縮氣體儲罐，液態氣體汽化器，氣體自動控制電磁閥，PH高精度在線檢測儀，中和反應塔，進出水液壓智能柱塞泥漿泵，污水壓濾機，氣體安全閥，超聲波雷達液位計等設備組成。
四、工藝說明：
攪拌站堿性污水利用柱塞泵經過壓濾機過濾后進入原水池，原水通過柱塞泵抽到噴淋塔內，經過霧化后，跟通入的二氧化碳氣體反應，生成水和碳酸鹽不溶物；堿性原水經過中和反應后，先排入沉淀池，經過中水壓濾機過濾，濾液進入清水池，從而得到符合工業回用水標準的清水。
五、技術特點：
高效中和，無二次污染，節能，環保，零排放；
液壓智能柱塞泵可為反應塔提供穩定的水流量和水壓；
污水處理量大，可滿足不同客戶的需求；
電子自動化系統控制，全程自動化處理；
系統各個部件采用特定的材料制作，不易腐蝕，使用壽命長。

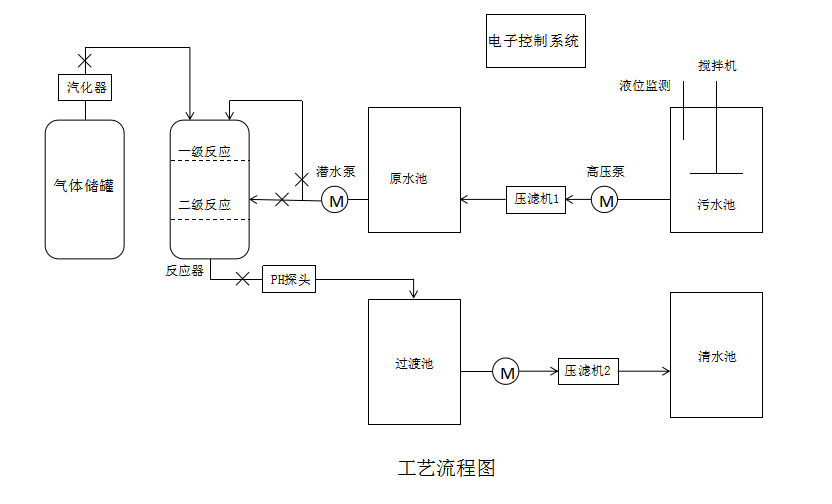

六、工藝流程圖：
七、使用操作：
第一部分 設備調試：
1. 通過壓濾機把污水池的污水固液分離，濾液收集到原水池，當原水池的液位超過設定值時；
2. 超聲波雷達液位計的液位按原水池的實際情況設定；
3. 打開電源總開關，模式切換到“手動”；
4. 打開二氧化碳儲罐液態閥，觀察儲罐二氧化碳氣壓表（2.16MPa）。通過調節出液閥來調整液態二氧化碳流量。
5. 打開汽化器與二氧化碳儲罐鏈接的低溫截止閥，觀察空氣式汽化器的壓力表，確保壓力不大于汽化器運行的最大壓力（2.16Mpa中壓）。關閉反應塔的排空閥和排水閥，調節汽化器的減壓閥，打開氣體電磁閥，調整二氧化碳出氣口的氣體流量，使得反應塔內的氣壓≤0.1MPa。
6. 啟動進水柱塞泵開關，啟動前確保進水管路每一個閥門都打開，防止柱塞泵空轉。通過調節柱塞泵的高低液壓閥總成，來調整反應塔進水的流量和壓力，當進水壓力大于0.2MPa時，無堵噴頭得到最佳霧化效果，此時中和效果最佳。
7. 通過反應塔的進氣壓力和排水閥門的閉合程度，來調節反應塔液位計的水位。當中和系統運行時，反應塔液位計的水位應該在液位管可視范圍內，且為恒定值。
8. 經過中和處理的污水，PH值在6.5-8.5. 當出水PH值大于8.5時，說明中和未徹底，應該適當閉合出水閥門，同時調節汽化器減壓閥，使得二氧化碳氣體流量增大；當出水PH值小于6.5時，說明有“過中和”的現象，適當增加閥門的閉合度，增大排水量，同時減少二氧化碳氣體流量。（經過以上調整時，PH值不會立刻發生變化，要持續一小段時間才會響應，所以不要一下子做過度的調節。）
第二部分 自動運行：
1. 當手動模式調試好各個部件，且運行正常時，關閉中和系統總開關。同時把模式切換到自動，再重新啟動總開關。
2. 此時，系統會通過原水池的超聲波雷達液位計發出的電信號，適時自動啟動和關閉中和系統，完全實現全自動處理。
3. 當中和系統處于自動模式運行時，液態二氧化碳儲罐的出液閥保持打開。當中和系統長時間暫停運行時，關閉液態二氧化碳儲罐的出液閥和增壓閥。
八、注意事項
1、低溫液態二氧化碳儲罐屬于特種設備，要設專職人員管理與操作，操作人員要經過培訓才能上崗。本設備的安裝、使用及維修應符合JB/T6898-2015《低溫液體儲運設備使用安全規則》。本設備應放在室外良好通風的場所，CO2氣體有很強的窒息性，當濃度過高時有引起窒息的風險。
2、液體二氧化碳的儲存屬于帶壓（壓力不低于1.7MPa）儲存。儲存期間除了壓力表、液位計、安全閥應投入使用外，其他閥門應處于關閉狀態。當儲罐壓力超過2.5MPa時，安全閥會自動開啟排氣降壓。
3、系統運行前，檢查各個部件的壓力表壓力讀數是否正常，安全閥是否正常，防止氣壓表過壓。
4、檢查低溫截止閥和汽化器的減壓閥是否正常，防止二氧化碳氣路結冰堵塞。
5、檢查PH探頭感應是否正常，定時用標準液標定。
6、檢查超聲波雷達液位計電信號是否正常，防止電信號異常，導致系統空轉。
7、液態二氧化碳是低溫液體，極易汽化，汽化過程大量吸熱，容易燙傷。在使用的過程中防止泄露。在操作液態儲罐時，穿戴專業的防護服。
8、檢修設備時，必須關閉電氣控制柜總電源，并由專人檢修。
九、保養及故障排除:
第一部分：維護和檢修
1. 液態二氧化碳儲罐的維護及檢修應符合“壓力容器安全技術監察規程”的要求和本說明進行。
2. 儲罐在運行過程中，要經常檢查安全閥、壓力表、液位計工作是否正常，閥門管路是否有泄漏，外部有無異常現象，發現問題及時處理。
安全閥開啟壓力不大于2.2MPa，每年至少校驗一次，并加鉛封，做好記錄；壓力表應按有關規定定期進行校驗，并加鉛封；定期檢查夾層真空度，未裝低溫介質的情況下，真空度應低于65Pa，裝有低溫介質的情況下，真空度應低于10Pa。
第二部分 故障排除
序號 | 故障現象 | 產生原因 | 排除方法 |
1 | 二氧化碳儲罐氣壓偏高 | 1.均壓閥開度過大 | 1.減少均壓閥開度。 |
2.均壓閥損壞 | 2.檢修或更換均壓閥 | ||
3.安全閥損壞，超過壓力不工作 | 3.檢修或更換安全閥 | ||
4.壓力表指針不準確 | 4.校驗或更換壓力表 | ||
2 | 液位計指示不真實 | 1.液位計失靈 | 1.檢修液位計 |
2.液位計接頭泄漏 | 2.檢修液位計接頭，排除泄漏。 | ||
3 | 儲罐外殼體凝水結霜 | 1.隔熱填料未填實或下沉 | 1.補充珠光砂，重新抽真空。 |
2.真空度惡化 | 2.真空檢漏，重新抽真空。 | ||
4 | 閥門或管道堵塞 | 1.罐內壓力過低，形成干冰。 | 1.用熱空氣加溫管閥，直至暢通。 |
十、保修說明
1.低溫二氧化碳儲罐及電氣控制柜在正常使用情況下保修期為一年。
2.泵及易損件在正常使用情況下保修期為半年
